Ako skúsený dodávateľ MV Switchgear sa často stretávam s otázkami o menovitom prúde rozvádzača MV. V tomto blogu sa snažím ponoriť sa do tohto kritického aspektu, objasniť svetlo na to, čo hodnotil súčasný, jeho význam a ako ovplyvňuje výkon a výber rozvádzače MV.
Pochopenie koncepcie hodnoteného prúdu
Menovaný prúd rozvádzača MV sa týka maximálneho kontinuálneho prúdu, ktorý môže rozvádzače prenášať za stanovených podmienok bez prekročenia svojich teplotných limitov. Tento parameter je rozhodujúci, pretože určuje kapacitu rozvádzača na bezpečne a efektívne spracovanie elektrických zaťažení. Zvyčajne je špecifikovaný v ampéroch (A) a je zásadným faktorom pri návrhu, inštalácii a prevádzke elektrických systémov.
Menovaný prúd nie je náhodnou hodnotou, ale starostlivo sa určuje prostredníctvom prísnych výpočtov testovania a konštrukcie. Výrobcovia vykonávajú rozsiahle tepelné testy na simuláciu prevádzkových podmienok reálneho a sveta a zabezpečenie toho, aby rozvádzače mohli pri prenášaní menovitému prúdu udržať svoju integritu a výkon. Faktory, ako je materiál vodičov, konštrukcia krytu a mechanizmy chladenia, zohrávajú úlohu pri určovaní menovitému prúdu.
Význam menovitého prúdu v rozvádzačoch MV
- Zaťaženie: Menovaný prúd priamo odráža schopnosť rozvádzača zvládnuť elektrické zaťaženie. Vyššie hodnotený prúd znamená, že rozvádzače môžu podporovať väčšie elektrické zaťaženie, ktoré sú nevyhnutné v priemyselných a komerčných aplikáciách, kde sa používa vysoké výkonové vybavenie. Napríklad vo veľkom výrobnom závode môže rozvádzače MV s vysokým menovitým prúdom dodávať energiu ťažkým prístrojom, ako sú motory, generátory a transformátory.
- Bezpečnosť: Prevádzka rozvádzača v rámci jeho menovitého prúdu je rozhodujúca pre bezpečnosť. Ak prúd presahuje menovitú hodnotu, môže spôsobiť prehriatie, ktoré môže viesť k rozpadu izolácie, skratom a dokonca k požiarom. Preto porozumenie a rešpektovanie menovitému prúdu pomáha predchádzať elektrickým nehodám a zaisťuje dlhodobú spoľahlivosť elektrického systému.
- Návrh systému: Menovaný prúd MV rozvádzacieho rozvádzača je kľúčovým faktorom pri návrhu elektrického systému. Inžinieri musia zvoliť rozvádzače s primeraným menovitým prúdom na základe očakávaných požiadaviek na zaťaženie systému. Poddimenzovaný rozvádzač môže viesť k častému zakopnutiu a poškodeniu zariadenia, zatiaľ čo nadrozmerné rozvádzače môžu viesť k zbytočným nákladom a neefektívnosti.
Faktory ovplyvňujúce menovité prúd MV rozvádzače
- Materiál a veľkosť vodiča: Materiál a prierezová plocha vodičov v rozvádzačoch významne ovplyvňuje menovitý prúd. Meď a hliník sa bežne používajú materiály vodičov, pričom meď má lepšiu elektrickú vodivosť ako hliník. Väčšia prierezová plocha vodiča môže niesť viac prúdu, pretože ponúka nižší odpor a menšia tvorba tepla.
- Okolitá teplota: Okolitá teplota, v ktorej je nainštalovaný rozvádzač, tiež ovplyvňuje menovitý prúd. Vyššie okolité teploty znižujú kapacitu rozptyľovania tepla rozvádzača, čo znamená, že bez prehriatia môže niesť menej prúdu. Výrobcovia obvykle špecifikujú menovitý prúd pri štandardnej teplote okolia (napr. 40 ° C) a možno bude potrebné uplatniť faktory odhaľovania v horúcom prostredí.
- Dizajn: Dizajn krytu rozvádzača ovplyvňuje vetranie a rozptyl tepla. Uzávierka navrhnutá v studni so správnou vetraním môže zlepšiť rýchlosť prenosu tepla, čo umožňuje rozvádzaciemu rozvádzaciemu prenosu vyšší prúd. Na druhej strane, slabo vetraná krytina môže spôsobiť hromadenie tepla, čím sa zníži účinný menovitý prúd.
Rôzne typy rozvádzačov MV a ich menovité prúdy
- Káblová vetvová skrinka:Káblová vetvová skrinkaje typ rozvádzača MV, ktorý sa používa na vetvenie a distribúciu výkonu. Menovaný prúd skriniek na vetvy káblov sa môže líšiť v závislosti od ich návrhu a aplikácie. Zvyčajne môžu hodnotiť prúdy v rozmedzí od niekoľkých stoviek ampérov po niekoľko tisíc ampérov v závislosti od počtu vetiev a požiadaviek na zaťaženie každej vetvy.

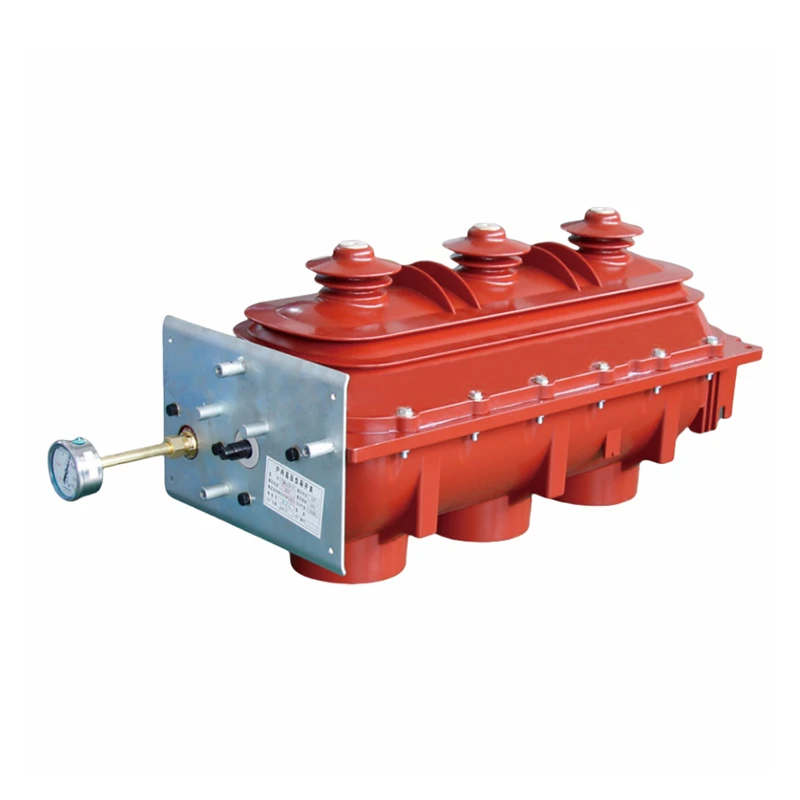

- Spínač zaťaženia v interiéri SF6:Spínač zaťaženia v interiéri SF6sa široko používa vo vnútorných elektrických systémoch. Tieto spínače sú navrhnuté tak, aby prerušili a robili obvody za normálnych podmienok zaťaženia. Menovaný prúd spínačov zaťaženia v interiéri SF6 sa zvyčajne pohybuje v rozmedzí od 630 A do 1250a, čo je vhodné pre elektrické zaťaženia strednej veľkosti v komerčných a priemyselných budovách.
- Spínače na ochranu životného prostredia:Spínače na ochranu životného prostrediaje nové rozvádzače generácie, ktorá používa izolačné materiály šetrné k životnému prostrediu. Menovaný prúd rozvádzacích rozvádzacích rozvádzacích rozvádzačov sa môže líšiť, ale je všeobecne navrhnutý tak, aby spĺňal požiadavky rôznych aplikácií, od malých obytných projektov po veľké priemyselné komplexy.
Výber správneho menovité prúd pre rozvádzače MV
Pri výbere menovitého prúdu rozvádzača MV je potrebné zvážiť niekoľko faktorov:
- Výpočet: Vykonajte podrobný výpočet zaťaženia na určenie očakávaného maximálneho kontinuálneho prúdu elektrického systému. Tento výpočet by mal brať do úvahy všetky pripojené zaťaženia vrátane ich hodnotení výkonu, prevádzkových režimov a budúcich plánov expanzie.
- Faktor rozmanitosti: Zvážte faktor rozmanitosti, ktorý zodpovedá skutočnosti, že nie všetky náklady budú fungovať súčasne s maximálnou kapacitou. Uplatňovanie faktora rozmanitosti môže pomôcť znížiť požadovaný menovitý prúd rozvádzača, čo má za následok úspory nákladov.
- Budúce rozšírenie: Očakávajte budúci rast a rozširovanie elektrického systému. Výber rozvádzača s mierne vyšším prúdom, ako je súčasné požiadavky na zaťaženie, sa môže prispôsobiť budúcemu zvýšeniu zaťaženia bez potreby okamžitej výmeny.
Záver
Menovaný prúd MV rozvádzača je základný parameter, ktorý hrá rozhodujúcu úlohu pri výkone, bezpečnosti a účinnosti elektrických systémov. Ako dodávateľ MV rozvádzače chápem, že je dôležité poskytnúť zákazníkom presné informácie o hodnotenom prúdu a pomáhať im zvoliť si správny rozvádzač pre ich konkrétne potreby. Či už ste zapojení do malého rozsahu rezidenčného projektu alebo rozsiahleho priemyselného rozvoja, pre úspech vášho elektrického systému je nevyhnutný výber vhodného menovitému prúdu MV rozvádzacieho rozvádzača.
Ak ste v procese výberu rozvádzačov MV alebo máte akékoľvek otázky týkajúce sa hodnoteného prúdu, odporúčam vám, aby ste nás kontaktovali kvôli odbornej rady a vysokokvalitných výrobkov. Náš tím expertov je pripravený pomôcť vám pri prijímaní správneho rozhodnutia a zabezpečení optimálneho výkonu vášho elektrického systému.
Odkazy
- Návrh a analýza elektrických energetických systémov, tretie vydanie, Turan Gonen
- Príručka výpočtov elektrickej energie, štvrté vydanie, Hadi Saadat
